TUGAS KELOMPOK PERTEMUAN 6

PEMBUATAN JARINGAN SEDERHANA

TUGAS 1

Buatlah jaringan komputer sederhana dengan menggunakan 2 buah laptop, 1 buah kabel UTP dan 1 buah switch. serta pastikan kedua device tersebut saling terkoneksi.

langkah-langkah pembuatan jaringan sederhana :

1.   Hidupkan kedua laptop tersebut

2.   Sambungkan kabel LAN yang telah dibuat dengan sistem crossover tadi pada masing-masing laptop

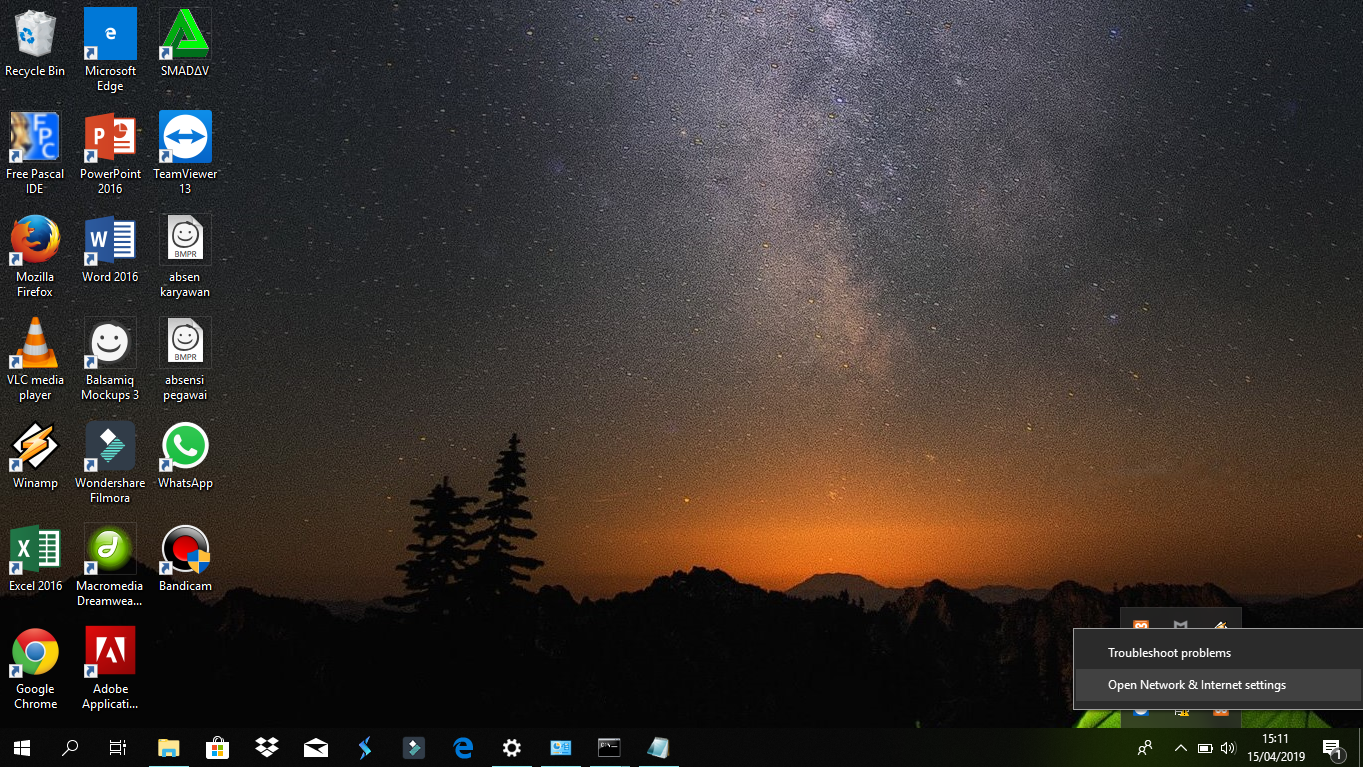

3.   Klik kanan icon network pada taskbar kemudian pilih “Open Network and SharingCenter”.



 4. jika sudah lalu muncul Di jendela akan muncul network connections pada control panel

5.setelah itu pilih ethernet lalu klik kanan pilih  properties

6. Dijendela properties pilih Internet Protocol 4(TCP/Ipv4) kemudian klik properties untuk mengatur IP Adress. IP Address tidak boleh sama supaya tidak terjadi “IP Conflict”. IP Address untuk komputer 1 adalah 192.168.10.1 dan IP Address untuk komputer 2 adalah 192.168.10.2. untuk subnet Mask keduanya diisi dengan 255.255.255.0. Langkah ke 4 sampai ke 7 dilakukan di masing-masing komputer(Laptop).

Pengaturan IP address Komputer 1


pengaturan IP address komputer 2

Agar kedua komputer dapat terhubung, maka keduanya harus berada dalam satu network group dalam hal ini “WORKGROUP”, nama grup ini diganti sesuai ketentuan karna kami dari kelompok 8 maka ditulis kelompok 8 dan nama worskgroup diganti menjadi “JARKOM” sesuai dengan matkul ini .

 Langkah-langkahnya sebagai berikut :



Selanjutnya langkah Proses pengujian jaringan peer to peer

Setelah jaringan peer to peer selesai dibuat dengan menggunakan hubungan kabel crossover pada sistem Operasi Windows 10 dan semua konfigurasi sistem pada kedua komputer telah selesai ( Pengaturan IP Address dan Menyamakan Workgroup), Langkah berikutnya adalah menguji koneksi kedua komputer tersebut caranya sebagai berikut


7. selanjutnya adalah Ping!!! Dari PC1 ke PC2 dan sebaliknya. Caranya adalah ketik CMD di Run, lalu Setelah muncul layar Hitam Ketik : Ping 192.168.10.2 (untuk ke laptop 2) karna ini ip laptop 1 begitupun ip 2 ketik :ping 192.168.10.1 (untuk ke laptop 1) , kemudian Enter. jika berhasil maka terhubung

Pembuatan Jaringan Peer to Peer selsai, selanjutnya adalah Tutorial Sharing File..
8. Setelah itu Cek File yg tadi di Share dengan cara Ketik di RUN, lalu ketik IP PC yang tadi men-Share file.. seperti contoh dibawah ini

9.Terakhir cek File yang tadi di Share, Bila berhasil akan muncul seperti ini.



Tugas 2

Buatlah jaringan komputer sederhana dengan menggunakan 5 buah Laptop dan 1 buah switch. Serta pastikan semua Device tersebut saling terkoneksi

langkah awalnya untuk tugas ke 2 sama seperti tugas pertama

1. selanjutnya kita hubungkan ke laptop dengan menggunakan aplikasi "command promt" lalu ketik ping untuk memastikan apakah laptop terhubung atau tidak
IP Address untuk komputer 1 adalah 192.168.10.1 dan IP Address untuk komputer 2 adalah 192.168.10.2. IP Address untuk komputer 3 adalah 192.168.10.3 dan IP Address untuk komputer 4 adalah 192.168.10.4 dan IP Address untuk komputer 5adalah 192.168.10.5.

pengaturan laptop 1 ke 2

pengaturan laptop 2 ke 3

pengaturan laptop 3 ke laptop 4

pengaturan laptop 4 ke 5

2. Jika semua laptop sudah dterhubung maka koneksi berhasil

Tugas 3

Buatlah jaringan komputer sederhana dengan menggunakan 4buah Laptop dan 1 buah switch. Lakukan pengujian untuk melihat apakah semua perangkat masih dapat terkoneksi.

berikut langkah-langkahnya :

1. ping id 2 sebelum dicabut kabel



2. ping id 1 kabel sesudah dicabut
